盐雾试验是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。以下主要介绍盐雾腐蚀试验的测试方法。

1. 按照腐蚀物的特征进行表述

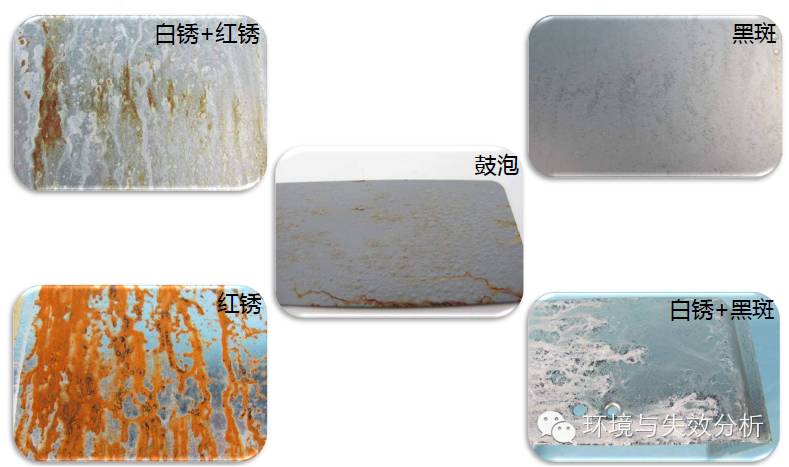

这种方法是根据盐雾试验后腐蚀物的外观特征来进行表述，常见电镀件盐雾试验后的腐蚀特征，如：

钢铁件镀锌，灰色或黑色镀层腐蚀物和棕色铁锈锌易受氯离子浸蚀﹐故在海水中不稳定;

钢铁件镀镉，灰色或黑色镀层腐蚀物和棕色铁锈;

钢铁件镀铬， 棕色铁锈;

铜镀银 ，绿色铜锈;

铜镀锡 ，灰色镀层腐蚀物和绿色铜锈。

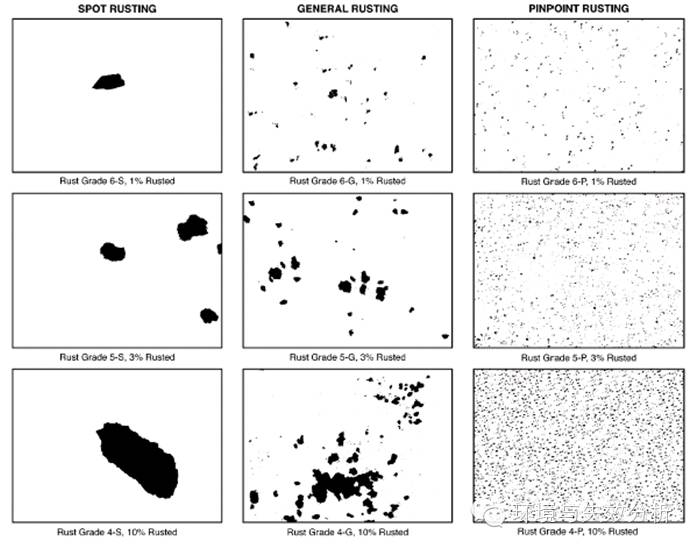

2.按照腐蚀面积的百分比进行表述

这种方法适应于平板状样品。如果试验时间较短或样品外形复杂，腐蚀面积较难测定。

采用这种方法的标准有：GB/T6461-2002《金属基体上金属和其它无机覆盖层经腐蚀试验后的试样和试件的评级》等。

GB/T6461-2002的计算公式：A，腐蚀覆盖面积占总面积的百分数;R，保护等级(见表6)，分为0～10级。

3. 按照腐蚀率进行表述

采用这种方法的标准有ASTM B537《StandardPractice for Rating of Electroplated Panels Subjected to Atmospheric Exposure》等。

这种方法以5×5(mm)作为一个小方格，把试样主要表面划分为很多个小方格，计算试样的腐蚀率。

4.按照重量增减进行表述

这种方法是根据腐蚀物会造成样品重量发生变化，称量样品在试验前后重量变化，分为失重法和增重法。这两种方法所用的通常都是平板状样品。

失重法就是使用能够溶解腐蚀物，同时对样品自身又不起化学反应的化学溶剂，把试验后样品上的腐蚀物溶解掉，让试验后样品的重量比试验前轻的一种表述方法。失重法的表示方法为：试验后单位试样面积失去重量的数值。

增重法直接测量试验后单位试样面积增加重量的数值。

5.按照经验划分腐蚀程度进行表述

这种方法是根据实际工作经验对盐雾试验后的样品划分腐蚀程度，是一种很粗糙的表述方法。通常使用下列表述语句：腐蚀非常严重、腐蚀严重、中等腐蚀、轻微腐蚀、很轻微的腐蚀、外观良好等。

相关测试仪器

Q-fog 盐雾试验箱有600升和1100升两种规格尺寸可供选择，可用于进行包含干燥、盐雾、盐水喷淋、静止等环境循环的腐蚀测试
