1 范围

1.1 SAE J2527标准规定了用受辐射氙弧装置加速照射汽车外部材料的操作程序。

1.2 是基于SAE J1960试验参数的性能标准。

1.3 不同汽车制造的材料标准里涵盖了试样准备，试验持续期和性能评价方法。

1.4 通过材料试验比较SAE J1960和进行SAE J2527批准的器具决定可以进行此试验的设备。比较新试验设备和原有试验设备的试验协议应通过七月方的材料试验比较。有兴趣的契约公司应确认试验协议细节和试验材料。此试验方法出版时，委员会发行了SAE J2413 “试验新设备核实协议”。

2 参考

2.1 适用出版物

以下出版物组成了此标准的一部分去扩展在这里的规定。SAE最新发行刊物也适用。

2.2 SAE出版物

Available from SAE, 400 Commonwealth Drive, Warrendale, PA 15096-0001.

SAE J1545 – Instrumental Color Difference Measurement for Exterior Finishes, Textiles and Colored Trim, Recommended Practice

SAE J1960 - Accelerated Exposure of Automotive Exterior Materials Using a Controlled Irradiance Water Cooled Xenon Arc Apparatus

在ASTM, 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959. www.astm.org可获得。

ASTM G 113 Standard Terminology Relating to Natural and Artificial for Non-Metallic Materials

ASTM G 130 Standard Method for Calibration of Narrow and Broad-Band Ultraviolet Radiometers Using a Spectroradiometer

ASTM G 147 Standard Practice for conditioning and Handling of Nonmetallic Materials for Natural and Artificial Weathering Tests.

ASTM G155 Standard Practice for Operating Xenon Arc Light Apparatus for Exposure of Non-Metallic Materials

ASTM G 151 Standard Practice for Exposing Nonmetallic Materials in Accelerated Test Devices that Use laboratory Light Sources.

ASTM G 156 Standard Practice for Selecting and Characterizing Reference Materials Used to Monitor Consistency of Operating Conditions in an Exposure Test.

ASTM D 859, Standard Test Method for Silica in Water

ASTM D 4517, Standard Test Method for Low-Level Total Silica in High-Purity Water by Flameless Atomic Absorption Spectroscopy

ASTM D 523, Standard Test Method for Specular Gloss

ASTM D 660, Standard Test Method for Evaluating Degree of Checking of Exterior Paints

ASTM D 714 Standard Test Method for Evaluating Degree of Blistering of Paints

ASTM D 2244, Standard Test Method for Calculation of Color Differences from Instrumentally Measured Color Coordinates

2.2 相关出版物 以下出版物仅处于信息提供目的且不是本文件的必须部分。

2.2.1 ISO 出版物 在ANSI, 25 West 43rd Street, New York, NY 10036可得到。

ISO 4892-1, Plastics - methods of exposure to laboratory light sources, Part 1, General g uidelines ISO 4892-2, Plastics - Methods of Exposure to laboratory light sources, Part 2 Xenon arc sources

3 定义

3.1 黑板温度计

3.1.1 温度测量装置，涂有黑瓷漆的感温单位用于吸收在褪色/老化试验中大部分的辐射能。它涉及到一个非绝缘的黑板。 注明：此装置估计了试样暴露在自然或人造光下可能接受到的最大温度。

3.2 BST–黑色标准温度计-绝缘的黑板温度计-参考ASTM G151附录2的定义。

3.3 其他定义 适用此标准的定义可见ASTM G113。

4 重要性和使用

4.1 此试验方法旨在模拟汽车外部遇到的极端环境下比如日光，热和潮湿(以湿度，冷凝或雨的形式)，预测汽车材料的老化性能。

5 设备

5.1 设备制造商对设备核定负责，提供依照临界试验参数的证据负责，包括契约方要求的不同的光谱能量分布(SPDs)。符合试验的材料应包括很多审核过的标准参照材料，比如试验纤维聚苯乙烯和AATCC L4 & L2蓝色毛织品。器具制造商有责任提供必要资料证明按此标准的所依照的每样式类型。最少，资料应包含(1)对于250-800nm的所有相关光谱能量分布资料;(2)目前很多标准核准过的参照材料的重复和复制资料。在试验之前契约方应该对器具试样达成一致。 注明：一般操作中，不同设备可能给出不同结果。结果依赖于样本特征和器具设计。更多信息参照ASTM G155 4.3和4.4。

5.2 使用的设备利用氙灯作为辐射光源。装上样本使其暴露在试验室同一条件下。设备可以同时自动地控制辐射强度，黑板温度，相对湿度和室温。在试验前客户和供应商应对设备制造商和类型达成一致。

5.2.1更多有关设备的描述详见ASTM G 151和ASTM G155。

5.3 除非契约方另达成一致，应有如ASTM G151所描述的非绝缘黑板温度计。 注明: (仅为提示) BST–黑色标准温度计-绝缘的黑板温度计-参考ASTM G151附录2的定义。契约方对温度达成一致。BST比非绝缘黑板高5°C。

5.4 暴露装置制造商应确保试样暴露区域的任何方位辐射强度至少为此区域最大光线的70%。

5.4.1试样放置的位置的辐射强度至少为最大辐射强度的90%。注明：设备制造商提供辐射强度等级的核查。

6 设备安装

6.1 为了最小化可变性，按照制造商说明书维修和校准设备。附录B描述了参照材料的使用以帮助确定氙灯装置是否操作适当。

6.2 喷洒和湿化或其他目的的水不应留下不好的沉积物或斑点于暴晒表面。喷淋水不能含有超过1ppm固体物，且硅含量少于0.2ppm。使用ASTM 方法D859或D4517测量硅含量。去离子化合物和反渗透处理可以得到期望的喷淋水纯度。在有些情况下，一些试样的挥发物可能影响试验箱中其他试样。

6.3使用合适的光学过滤器以得到期望的光谱能量分布(SPD)。过滤器应提供处于各自范围现实的SPD。参照典型光谱能量分布范围附录CZ中的图C1或C2和表C1或C2。 注明：附录C中列出了不同过滤器和能量强度相结合的SPD实例。图C1和图C2中的CIE85为日光参照。表C1和C2列出的值从不同设备上的很`多读数的平均值。一个设备上的一个读数可能不能准确的匹配表中列出的值。

6.4 选择计划的循环，在以下循环中其提供120分钟光照和60分钟黑暗：60分钟黑暗且前后架喷淋，40分钟光照后20分钟光照和试样前面喷淋，之后60分钟光照，然后重复。试验次序应遵照表2设立的情形。段光照黑暗喷洒1 无 60分前和后2 不适用无3 不适用前 4 不适用 无*辐射量(KJ·m-2·nm-1)基于J1960方法而列出，其有在340nm下0.55w m-2·nm-1的辐射强度。设备控制宽波段而非窄波段或者操作高光线等级将不时显示有不同发光量。

6.5 操作控制面板使设备维持表3指定的范围。如果在设备稳定后，实际控制面板的操作条件不适合机器设置，停止试验且在恢复试验前纠正不适合的原因。 表3：控制面板传感器目标值黑暗光 控制1部分2、3、4部分目标公差目标公差自动发光无0.55 w m-2 黑板温度计38 ±3 °C 70 ±3 °C 舱内温度(干球温度计)38 ±3 °C 47 ±3 °C 相对湿度95 ±5% 50 ±5% 辐射暴露量见适用说明见适用说明 注明：公差在每段喷洒部分不适用。 * 340nm下0.55w m-2·nm-1是在J1960列出的设备默认发光。设备控制宽波段而非窄波段将有不同的值。其他更高或更低的值，契约方达成一致后可以使用，但是他们使得附录B中显示的聚苯乙烯参照材料的列出值和表2列出的辐射量无效。

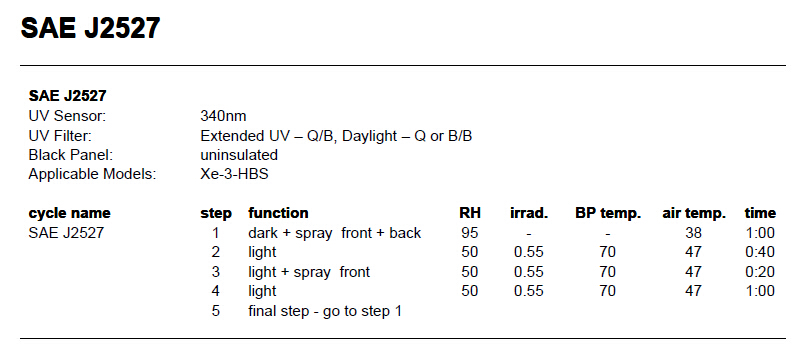

Q-sun氙灯试验箱用于做SAE J2527的型号及测试方法

了解更多SAE J2527标准的信息请致电【400-680-8138】与翁开尔公司联系

以下标准信息来自互联网搜索整理，仅供学习使用,可以免费下载。

欢迎了解专业工程师提供的SAE J2527-2004标准解读，请加微信。
